Moteur volet roulant Avosdim 80Nm
- Description du produit
- Notice & Vidéo
- Ultra robuste, jusqu'à 160Kg soulevés
- Manipulation avec n'importe quelle marque d'interrupteur pour volet roulant
- Compatible avec des horloges de programmation horaires
Aide à la configuration
Choisir la bonne puissance

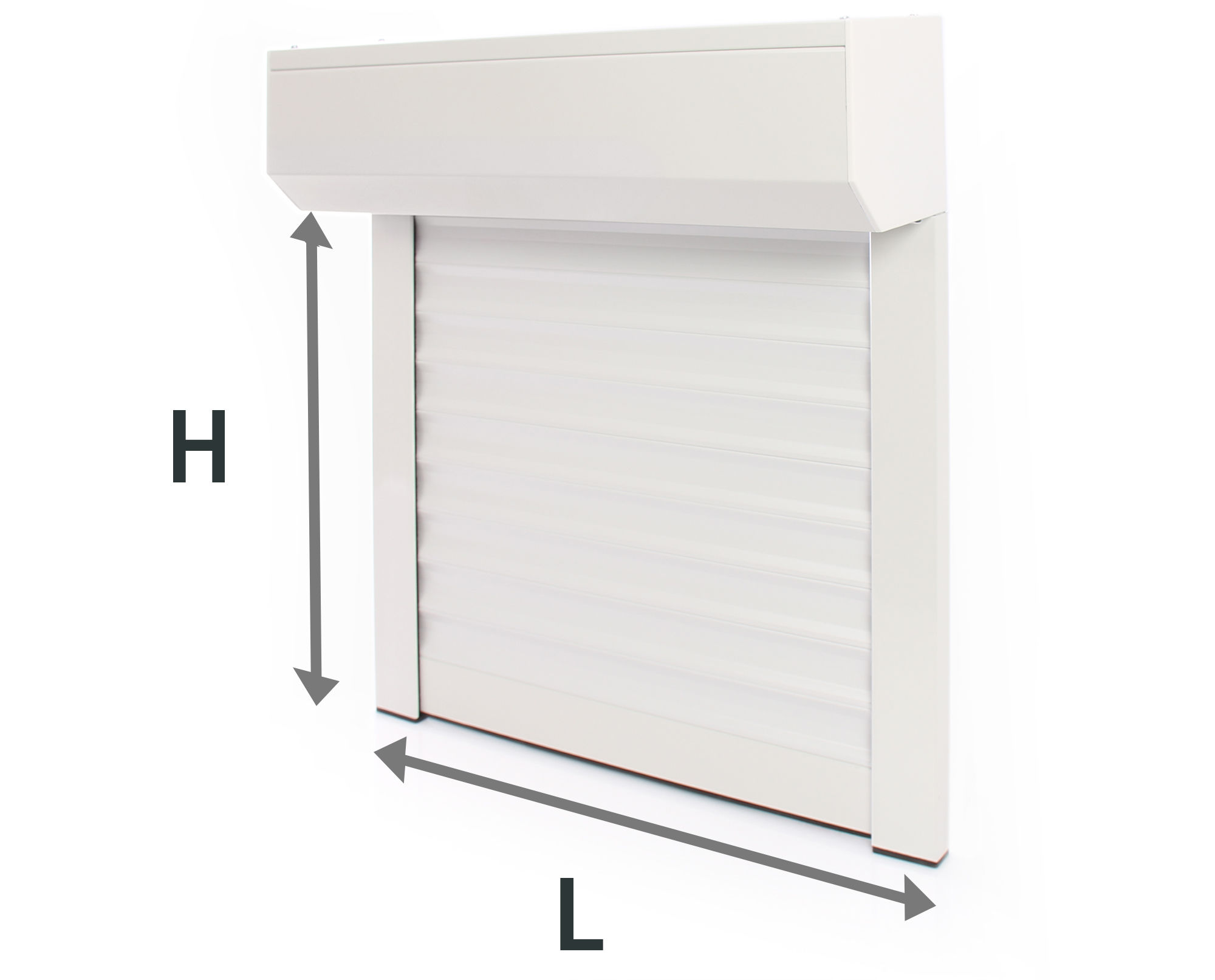

La puissance du moteur est à choisir en fonction du poids du volet - poids calculé après relevé des mesures hauteur et largeur du tablier de lames visible.
Estimation poids du tablier
largeur* x hauteur* x (poids au m² **)
* mesure à reporter en mètres
** estimation du poids des lames : PVC (4kg / m²), alu (4,5kg /m²), bois (11kg / m²)
Par exemple, l'ensemble des lames en ALU mesure 3 x 4.5m:
3 x 4.5 x 4.5 = 60.75. Il faut sélectionner le moteur dont la puissance excède immédiatement 60.75Nm. Le 80Nm ici convient.
On considère qu'1Nm supporte 2Kg. Reportez-vous à la puissance la plus adaptée.
Notre conseil: Si adapter un moteur plus puissant que nécessaire n'est pas dommageable, l'inverse peut entraîner une panne irréversible non garantie - Veillez au respect des préconisations pour préserver la durée de vie de votre moteur.
Choisir les bonnes adaptations
Le jeu d'adaptations que vous aurez choisi sera composé d'une roue et d'une couronne. L'une permet au moteur d'entrainer l'axe pendant la rotation tandis que l'autre compte les tours effectués pour marquer l'arrêt au bon endroit (butées).
Le choix des adaptations est à faire en fonction de la marque du moteur, de son diamètre, et du modèle d'axe. S'il s'agit d'un remplacement de moteur à l'identique, il est inutile de vous les procurer. Autrement ils sont indispensables.
Nos adaptations proposées sont entre autres compatibles avec les axes octogonaux de diamètre 60mm, ainsi que ceux de la marque ZF 54 et 64mm, qu'on reconnait notamment par leur forme étoilée.
Compatibilité
Nos moteurs filaires AVOSDIM conviennent parfaitement à des volets roulants et stores que vous souhaitez manipuler depuis un interrupteur (non fourni). Quel qu'en soit la marque, le seul impératif est qu'il soit adapté à l'usage d'un moteur de volet roulant (boutons levée, descente, arrêt).
Envie d'autonomie? Remplacer cet interrupteur par une horloge de programmation TEL_AC400 afin que vos produits motorisés puissent fonctionner en votre présence ou non (non fourni - voir nos produits liés).
Les caractéristiques techniques des moteurs filaires AvosDim
| Puissance | Longueur du tube moteur* | Vitesse de rotation |
| 80Nm | 602mm | 12 tours / minute |
*C'est l'encombrement total du moteur dans l'axe (roue d'entrainement prévue dans cette mesure). Quel que soit le choix de la puissance, la tête moteur, à l'extérieur de l'axe, mesure 19mm.
- Autres caractéristiques
Consommation : 230V / 50Hz
Capacité de la cage : 22 tours
Réglage fin de course : Mécanique / Manuel
Diamètre moteur : 55mm
Indice de protection : IP44
Certifications produits : CE, TUV (Allemagne), VDE (Allemagne), ROH
La technologie filaire AVOSDIM
La technologie filaire AvosDim, c'est une motorisation mise au point pour tout ceux qui souhaitent simplement moderniser leurs volets roulants ou stores via un moteur standard de qualité, le tout à prix mini. Le moteur filaire AvosDim se manipule via n'importe quelle marque inverseur pour automatisme.
Contenu du colis
- Moteur à la puissance demandée
- Câble VVF noir 4 conducteurs de 2m.
- Notice
| Nom | Moteur volet roulant Avosdim 80Nm |
|---|---|
| SKU | 005218 |
| SKU Fabricant | 005218 |
| Garantie en année(s) | 5 |
| Marque | AVOSDIM |
Questions clients
Le choix du support moteur dépend du type d'installation :
Pour une installation en rénovation : https://avosdim.com/support-moteur-renovation-avosdim.html
Pour une installation traditionnelle : https://avosdim.com/support-moteur-volet-traditionnel-005006.html
N'hésitez pas à nous contacter si vous avez besoin de précisions.
Cordialement,
L'équipe Avosdim
Le choix du support moteur dépend du type d'installation :
Pour une installation en rénovation : https://avosdim.com/support-moteur-renovation-avosdim.html
Pour une installation traditionnelle : https://avosdim.com/support-moteur-volet-traditionnel-005006.html
N'hésitez pas à nous contacter si vous avez besoin de précisions.
Cordialement,
L'équipe Avosdim
